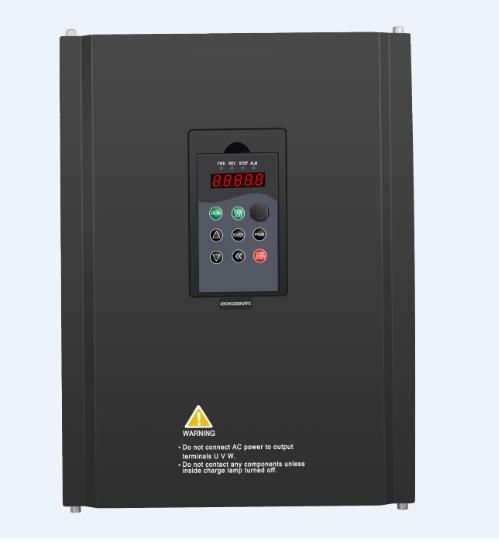

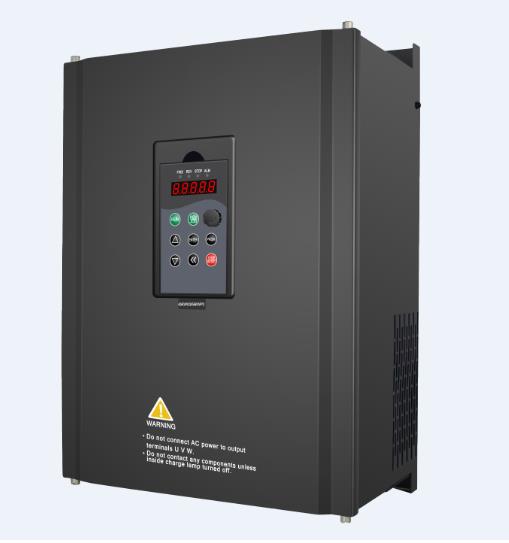

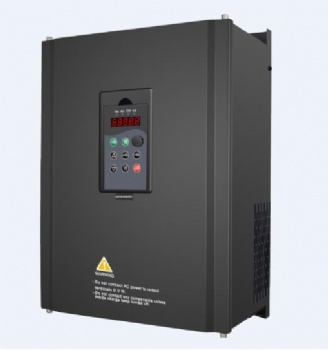

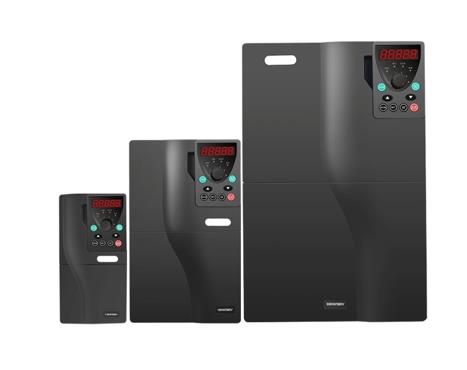

太阳能水泵逆变器

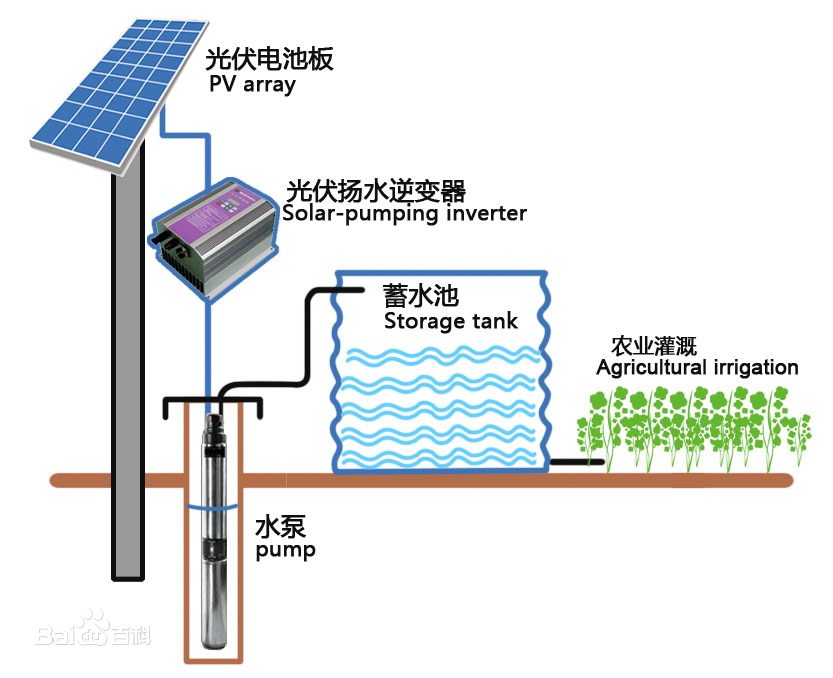

太阳能光伏水泵系统（光伏提水系统）结构

太阳能光伏水泵系统（光伏提水系统）主要由太阳能电池板、太阳能光伏水泵逆变器、水泵三大部分组成。

太阳能电池板：太阳能收集及光电转换装置

太阳能光伏水泵逆变器/控制器：转换太阳能电池板产生的电来驱动水泵工作；控制和调整水泵系统，实现功率最大化

水泵：输送液体

其他部件:

安装组件：摆放及固定太阳能电池板

汇流箱：整合太阳能电池板输入，并起到保护组件的作用

室外安装箱：IP54等级，方便室外安装

太阳能光伏水泵系统工作原理

太阳能电池板吸收太阳能辐射能量，将其转化为电能；太阳能光伏水泵逆变器根据日照强度的变化实时调节输出功率，并驱动水泵工作。

太阳能光伏水泵系统优势

全自动运行，无须人工值守

适配的水泵类型广，如三相、单相、直流水泵

输入电压范围广，适配多种光伏组件

模块化设计，方便维护

使用进口元器件，安全可靠

太阳能市电混合输入，可全天候运行

无线远程操控

个性化的解决方案

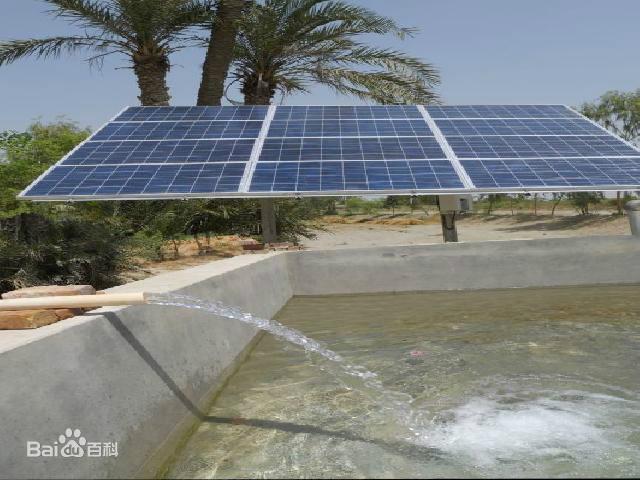

太阳能光伏水泵系统应用案例

*偏远地区的果园，花园及温室灌溉

*为郊外公园及农场供水
*鱼塘等水产养殖场的增氧设备
*游泳池水循环系统
*牲畜饮水系统

太阳能光伏水泵系统配置思路

如果客户有了固定的水泵，可按负载泵相应给出配置；如果没有，可以以下思路了解配置方案：

1： 了解客户井深，水位与出水口距离；

2：了解所需扬程（水位至储水池高度；

3：每天抽水多少立方，以及工作时间。
