太阳能路灯安装过程分解详细说明

太阳能LED路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，;自动光控装置，全面提升LED发光效率，极大节约电能。本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工具/原料

地基（地笼）

灯杆

路灯头

太阳能板块

锂电池

太阳能支架

灯头支架

地质勘察:

太阳能路灯应根据对环境和资源的要求进行地质勘测选择合适的安装地址。

根据路向和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积;

太阳能路灯必须安装在光照充足且太阳能电池板迎光面上全天没有遮挡阴影，太阳能电池板朝向正南;

太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命;

太阳能电池板上方不应有直射光源，以免使灯具控制系统误识别导致误操作;

太阳能能路灯安装位置下方不能有其他设施(如电缆、管道等)。

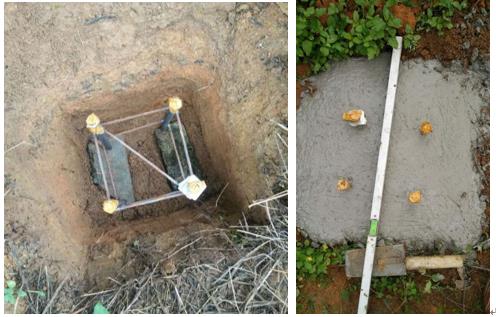

地基:（地脚笼）

地基基础坑开挖尺寸应符合设计规定,如果土质为硬地,安装灯具的位置开挖约1立方米的坑，

如为松软土质或有特殊要求，开挖深度另定;

以强度等级不低于C25的混凝土浇筑密实、牢固;

浇制钢筋混凝土基础时需打水平尺，确保地面平整，地脚笼垂直；

浇筑后一般48-72小时完全凝固后，方可安装太阳能路灯。

(3)灯杆穿线:

将太阳能电池组件、灯具电线在灯杆上相应的位置引出。

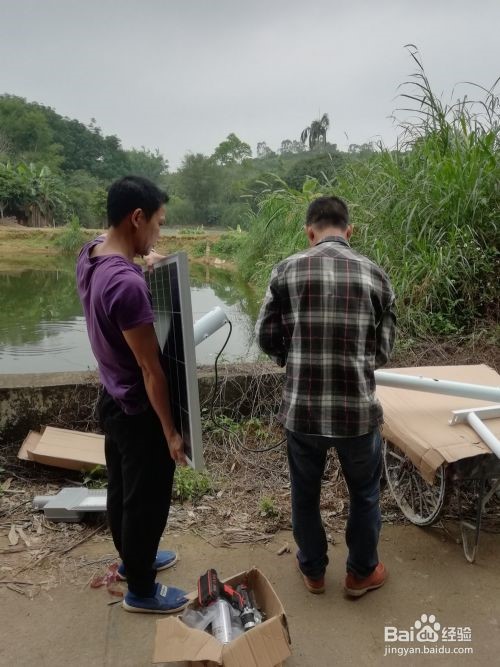

太阳能电池板组件:

按照设计高度将组件支架固定在灯杆上，注意角度应与设计要求一致;

将太阳能组件与组件支架固定好，确定无误后，将太阳能电池板遮挡，将组件引线与太阳能组件连

接盒相连接，注意正负极性。

安装灯具:路灯头

注意灯的接线要分清正负极，确定好后固定在灯杆上，并调整好位置。

检测（亮灯）

用纸皮将太阳能板正反两面封住20秒左右灯亮为正常。

注意在光线充足的环境下须要将太阳能严密封闭才能亮灯，

很多用户在安装检测时没有密封太阳能导致不亮灯。

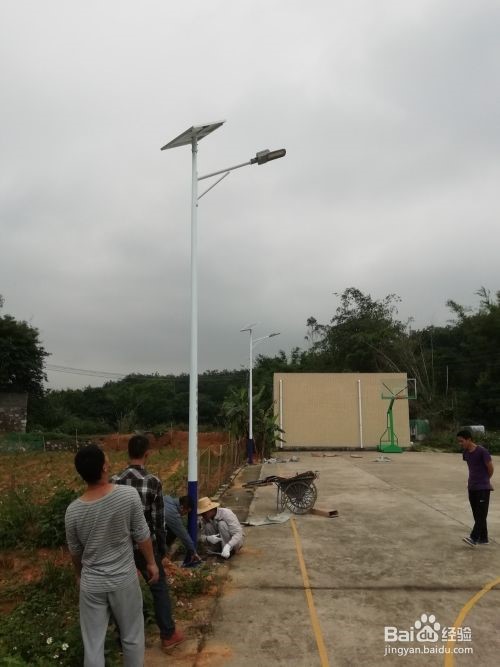

吊装灯杆

灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，太阳能电池板朝向是否正确;

起吊安装后，锁紧法兰部位膨胀缧丝;

太阳能电池板安装要求:

太阳能电池组件安装，如何选取太阳能电池的方位角与倾斜角是组件安装的主要问题。

方位角大阳能电池组件的方位角是指组件的方位角与正南方的夹角(向东偏设为负角度，

向西偏设为正角度)。一般情况下，组件面朝正南(即组件垂直面与正南的夹角为0度)时，

组件发电量是最大的。在偏离正南(北半球) 30度时，组建的发电量将会减少约10%~15%;

在偏离正南(北半球) 60度时，组件的发电量将会减少约20%~ 30%。

倾斜角太阳电池组件的倾斜角是指组件平面与水平地面的夹角太阳能组件的安装角度应按照全国主要城市的年平均，当地纬度土(5一10度)

控制器、蓄电池安装要求:

(1)控制器、蓄电池安装应符合相应的电气设备安装规范和遵守生产企业指定的操作规程。

(2)将蓄电池放壹到电池箱坑中(蓄电池连接线是否串并联由设计工程师决定)，注意装好的蓄电池要轻搬运，放置时要平放。

安装顺序

1、用铁丝把灯杆_上所有要通线的先穿通好;

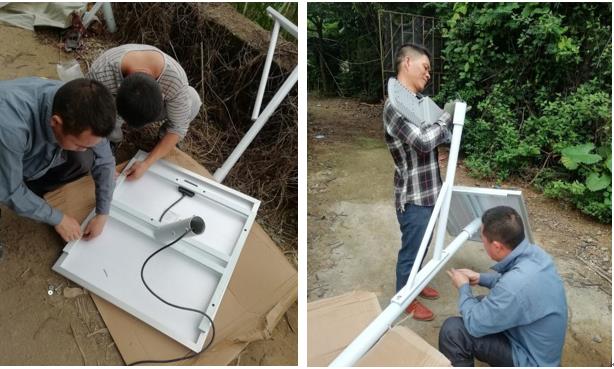

2、把太阳能电池板固定在太阳能支架上;

3、接上太阳能电池板的电线和LED路灯的电线;

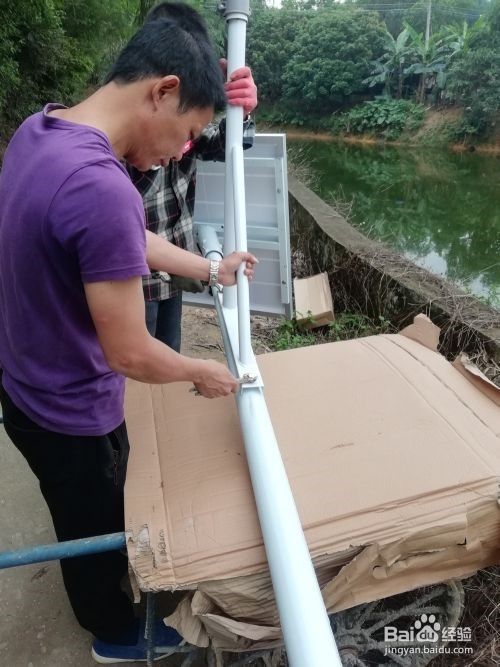

4、把太阳能电池板支架和LED路灯固定在路灯灯杆上;

5、按要求接上太阳能电池板、灯具与控制器等的电线，测试系统等是否正常，正常后把防碍吊车起吊的电线暂时拆掉;

6、用吊车把路灯灯杆立起并固定;

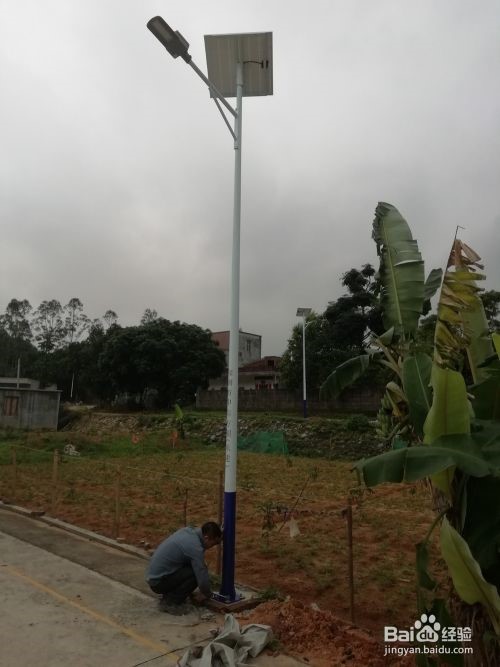

7、固定控制箱;

8、把控制器放到控制箱内、蓄电池放入蓄电池埋地箱内，再按要求接上所有电线，

9、最后再检验并测试路灯工作是否正常。

安装要点

1、太阳能电池组件安装

(1) 太阳能电池组件的输出正负极在连接到控制器前须采取措施避免短接，

(2)太阳能电池组件与支架连接时要牢固可靠，

(3) 太阳能电池组件的输出线应避免裸露，并用扎带扎牢。

(1) 锂电池安装时须轻拿轻放，防止砸坏电芯;

(2)锂电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性;

(3)输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池;蓄电池的输出线与路灯杆内的控制器相联时必须通过PVC穿线管;

3、灯具安装

(1)进行各部位组件固定:太阳能电池板固定在太阳能支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱(电池箱)。

(2)灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源工作是否正常。然后在简易调试系统工作是否正常;松开控制器上太阳能电池板连接线，灯亮，接上太阳能电池板连接线，灯熄;同时仔细观察控制器上各指示灯的变化;一切属于正常，方可起吊安装。

(3)主灯杆起吊时，注意安全防范，螺丝绝对紧固好，如组件朝阳角度有所偏差，需要上去端调整其朝阳方向完全朝正南。

(4)将蓄电池放进电池箱,按照技术要求将连接线连接到控制器;先接蓄电池,再接负载，然后接太阳能电池板;接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错，正负两极性不能碰撞，不能接反;否则控制器将被损坏。

(5)调试系统工作是否正常;松开控制器上太阳能电池板连接线，灯亮;接上太阳能电池板连接线，灯熄;同时仔细观察控制器上各指示灯的变化;一切属于正常，方可封好控制箱。

注意事项

1、太阳能路灯以太阳辐射为能源，照射在光电池组件上的阳光是否充裕直接影响灯具的照明时间，因此在选择灯具的安装位置时，应选取远离高楼风速较大和电池组件在任何时间段都能够照射到阳光，且无树叶等遮挡物，太阳能电池板安装时必须朝正南方，用指南针确定方位。

2、穿线时一定要注意电线勿夹在灯杆的连接处，避免夹伤电线。

3、使用时，为保证美观和电池组件能更好的接收太阳辐射，请每半年清洁一次电池组件上的灰尘，但切勿用水自下而上的冲洗。

4、太阳能路灯的所有器件在安装过程中应勿划伤、磕碰，蓄电池在运输、安装过程中切勿倒置及放置在潮湿处和暴晒于太阳光下。

5、各线路连接切勿短路(正负极接触) ;所有螺钉接线柱等均应拧紧，不能有松动，连接要可靠;注意各组件、蓄电池、控制器等极性不要接反，系统接线顺序:蓄电池一电池板一负载;系统拆卸顺序:负载一电池板一蓄电池。

6、因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。

7、安装及维护:太阳能路灯的安装及维护必须是由具备相应资质的公司及技术人员进行。 产品部件:不可使用未经生产厂家建议的部件，否则可能引起系统的损坏或危险。
